一、工作原理與產品核心優勢

1.1 檢測原理

儀器核心構件為氧化鋯固體電解質氧濃差電池：氧化鋯材質（ZrO?）在600~800℃高溫環境下具備氧離子傳導特性，當鋯管內外兩側煙氣氧分壓存在差值時，會生成對應氧含量的電動勢信號，儀器依托該物理原理，將煙氣實時氧濃度轉化為標準電信號，完成量化檢測。

1.2 三大核心應用優勢

• 極速響應：T90響應時間＜5s，適配工業爐膛、鍋爐實時燃燒閉環調控
• 運維簡便：主流直插式一體化探頭設計，無需搭建預處理取樣系統，現場拆裝、檢修成本低
• 工況適配廣：標準測量量程0~25%O?，全覆蓋燃煤、燃氣、生物質鍋爐及工業窯爐常規燃燒工況

1.3 適用行業

電力火電、冶金冶煉、建材窯爐、市政供暖、輕工制造等行業鍋爐、回轉窯、加熱爐煙氣氧含量在線監測。

二、探頭安裝選址規范（選錯點位直接導致數據失真、探頭早衰）

2.1 五大核心選址原則（強制執行）

1. 煙氣采樣代表性優先：安裝點位煙氣流速穩定、介質流通順暢，嚴禁布置在煙道死角、渦流區、節流縮口位置，保證煙氣可快速置換探頭檢測介質。
2. 優先下游低位安裝：選取煙氣下游測點，降低探頭長期受熱、煙氣腐蝕負荷，有效延長陶瓷鋯管使用壽命。
3. 遠離強振動源：規避大型引風機、大功率電機、破碎機等振動設備，防止陶瓷鋯管斷裂；設備安裝底座必須保持水平固定。
4. 規避湍流擾動區域：測點距離煙道彎頭、三通、變徑管件直線距離≥5倍煙道內徑，消除氣流擾動干擾測量值。
5. 鍋爐專屬點位標準：中小型工業鍋爐最優安裝點位：過熱器后端、省煤器前端。禁止靠近爐膛出口（高溫沖刷、強腐蝕）、禁止煙道末端安裝（負壓漏氣，氧量檢測值虛高）。

2.2 安裝方向標準化要求

• 最優方式：豎直垂直安裝，最大限度減少粉塵堆積堵塞進氣口
• 受限工況水平安裝：探頭整體向下傾斜15°~20°，嚴禁探頭朝上翹起安裝
• 配套配件：防塵導流管口朝下，進氣迎流面正對主流煙氣方向

廠家技術建議（贏潤環保）：ERUN-QZ9220在線氧化鋯氧量分析儀為標準化直插探頭結構，嚴格遵循以上選址、安裝規范，可保障測量精度、設備額定使用壽命。

三、工況溫度分級限值（儀器選型第一道判定標準）

3.1 氧化鋯儀器溫度型號分級表

產品型號分類	適配煙氣溫度區間	標準適用工況點位
低溫型氧化鋯	≤600℃	省煤器出口、煙道尾部低溫排氣段
常規高溫直插型ERUN-QZ9220	600~800℃	工業鍋爐中段標準監測測點
超高溫防爆型ERUN-QZ9220S	800~1300℃	爐膛出口、過熱器、高溫窯爐內腔

3.2 全域關鍵溫度管控參數

• 現場最優測點煙氣溫度：＜750℃
• 直插探頭長效最優工作溫度：350℃~500℃
• 鋯芯恒溫工作標準：恒溫700℃/750℃二選一，溫控精度±1℃~±5℃
• 分體電氣環境限值：現場接線盒環境溫度≤80℃；變送轉換器環境溫度≤50℃

3.3 溫度選型判定規則

測點煙氣溫度≤700℃：選用一體式直插氧化鋯分析儀；測點煙氣溫度700℃~1400℃：必須選用抽氣降溫式高溫氧化鋯，外置取樣管路引煙降溫后檢測，保護鋯芯元件。

四、標準化六步選型法（全覆蓋工業工況）

1. 第一步：核定工況煙氣溫度：區分低溫/常規高溫/超高溫型號，為選型首要判定條件
2. 第二步：確定儀器結構形式：≤700℃選一體式直插結構；＞700℃選預處理抽氣式結構
3. 第三步：核驗煙氣介質組分：高粉塵工況選配自動吹掃、陶瓷過濾防塵組件；含SOx等硫化腐蝕煙氣，探頭材質升級為316L耐腐蝕不銹鋼
4. 第四步：敲定量程與檢測精度：通用鍋爐燃燒工況標配0~25%O?量程；系統整機基本誤差≤±1%~±2%FS
5. 第五步：匹配現場防護等級：通用工況變送器防護等級≥IP65；化工、防爆車間選配對應Ex防爆等級儀表
6. 第六步：選配智能附加功能：按需選配RS485Modbus通訊、故障自診斷、自動吹掃、恒溫閉環調控功能

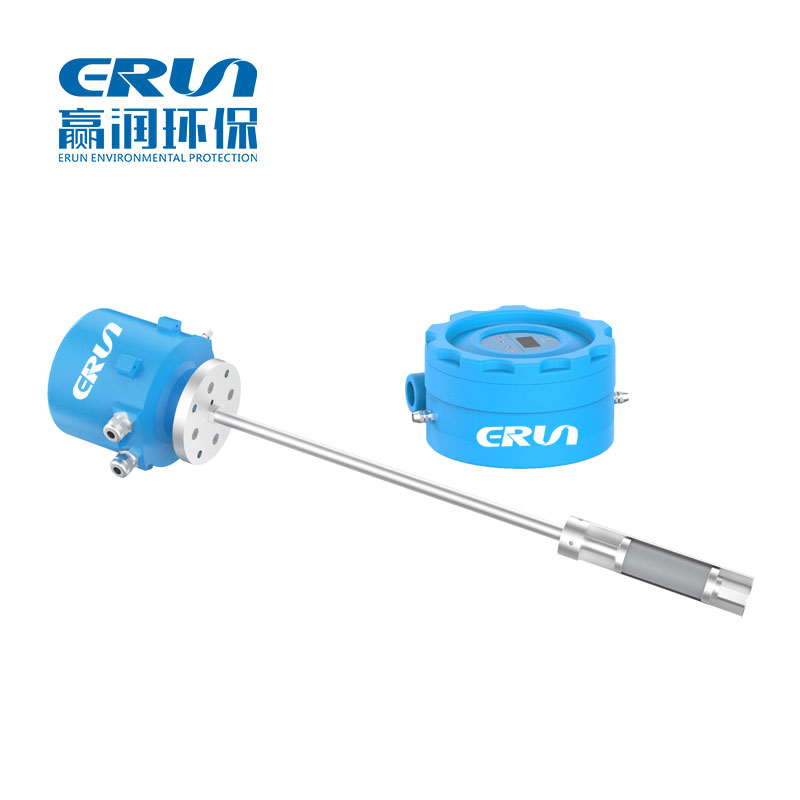

五、主力產品：贏潤環保ERUN-QZ9220在線氧化鋯氧量分析儀

5.1 產品定位

專為工業鍋爐、窯爐煙氣氧氣濃度24h連續在線監測開發，適配燃燒配比優化、環保煙氣監測、爐膛節能調控一體化場景。

5.2 核心技術參數

• 測量量程：0.01~25.00%VOL（可定制5%~25%VOL窄量程）
• 檢測分辨率：0.01%VOL
• 整機測量精度：±2%F.S
• 響應速率：T90≤5s
• 鋯芯恒溫檔位：700℃ / 750℃ 雙檔位可選

5.3 核心產品特點

• 原裝長效氧化鋯檢測器，元件穩定性強、設備使用壽命長
• 一體化直插結構，無需煙氣預處理系統，降低配套施工成本
• 鋯芯電極采用納米涂層工藝，添加專用抗老化、抗腐蝕助劑，適配中高硫煙氣工況
• 內置PID閉環智能控溫模塊，恒溫控溫精準，規避溫度漂移導致測量偏差

5.4 適配場景

火電電力、冶金加熱爐、市政供暖鍋爐房、建材回轉窯、電子燒結爐全品類爐體煙氣氧含量監測。

六、行業高頻FAQ答疑

Q1：氧化鋯探頭能否安裝在煙道彎頭位置？
A：禁止安裝。彎頭處氣流湍流擾動大，測量數據無代表性，安裝點位距離彎頭、三通管件直線距離≥5倍煙道直徑。
Q2：現場煙氣溫度超800℃如何選型？
A：放棄直插式機型，選用抽氣式超高溫氧化鋯分析儀，外置取樣降溫組件，降溫達標后再完成氧含量檢測。
Q3：新建鍋爐烘爐階段能否直接安裝探頭？
A：不可提前安裝。新爐烘爐、初次投運階段，煙氣內含大量低熔點揮發物、酸性腐蝕介質，會腐蝕鋯芯電極，大幅縮減探頭使用壽命，建議鍋爐穩定運維后進場安裝。
Q4：工業標準氧化鋯儀器響應時間標準？
A：工業合格高端機型統一標準：T90≤5秒，滿足爐膛風量實時調節閉環控制。
Q5：氧化鋯分析儀與電化學氧分析儀核心區別？
A：①氧化鋯式：響應快、耐高溫、適配0~25%VOL煙氣常量氧，鍋爐燃燒監測首選；禁忌烴類可燃氣體背景工況；②電化學式：多用于便攜檢測、ppm級微量氧檢測，無法適配高溫煙氣長期在線監測。

備注：本文全部參數依據國家工業煙氣監測規范、廠家整機實測數據編制，僅作工況選型、安裝施工技術參考，定制化工況可對接贏潤環保技術團隊，聯系18166600151 詳細溝通，出具專屬方案。
