燃煤鍋爐燃燒質量的好壞，直接關系到電廠燃料消耗率的高低和污染物排放水平。實時準確的煙氣含氧量檢測，是實現低氧燃燒控制、降低煤耗、減少NOx排放的核心前提。在各類氧量測量技術中，氧化鋯氧分析儀因響應速度快、測量范圍寬、安裝方便、維護量小等優勢，已成為火電廠煙氣含氧量監測的首選設備。本文將系統解析電廠氧化鋯氧分析儀的安裝規范、溫度管控和應用要點，幫助技術人員構建可靠的氧量監測體系。
一、為什么電廠離不開氧化鋯氧分析儀
氧化鋯氧分析儀基于濃差電池原理，以氧化鋯作為固體電解質，在高溫下兩側氧濃度不同時形成濃差電池，通過測量電動勢來確定煙氣含氧量。在火力發電廠中，該裝置用于連續在線監測鍋爐燃燒過程中的煙氣氧含量，為運行人員調節風煤配比提供實時依據。
精準的氧量監測直接關系三大效益：
節能效益——將煙氣含氧量控制在最優區間（一般在3.2%~4.5%），可有效降低排煙熱損失和化學不完全燃燒損失；
環保效益——精準控氧抑制了高溫區過量空氣導致的NOx生成，某電廠改造后NOx排放從180mg/m³降至145mg/m³；
設備保護——避免欠氧燃燒對水冷壁的還原性腐蝕和富氧燃燒對煙道設備的氧化腐蝕。
二、安裝位置：測量精度的“第一道關”
氧化鋯氧分析儀安裝點選對了，精度就有了保障；選錯了，后續的一切都是空談。
首選位置：省煤器出口。 這是電廠鍋爐最主流的安裝點。對于存在多個省煤器的鍋爐，采用高溫省煤器后或者爐膛出口的氧量儀表指示。省煤器出口煙溫一般在300～400℃，屬于氧化鋯探頭的理想工作區間，且該位置粉塵相對較低，有利于保護探頭。氧量測點優先采用鍋爐省煤器出口氧量測量為準。
典型工況分類：
| 鍋爐類型 |
推薦安裝位置 |
煙氣溫度（℃） |
適配探頭類型 |
| 電廠大型鍋爐 |
省煤器出口或過熱器后 |
350～450 |
中低溫直插式 |
| 工業鍋爐 |
過熱器與省煤器中間 |
≈400 |
中低溫直插式 |
| 加熱爐 |
空氣預熱器前 |
400～600 |
中低溫直插式 |
| 高溫爐窯 |
爐膛出口 |
700～1150 |
高溫直插式 |

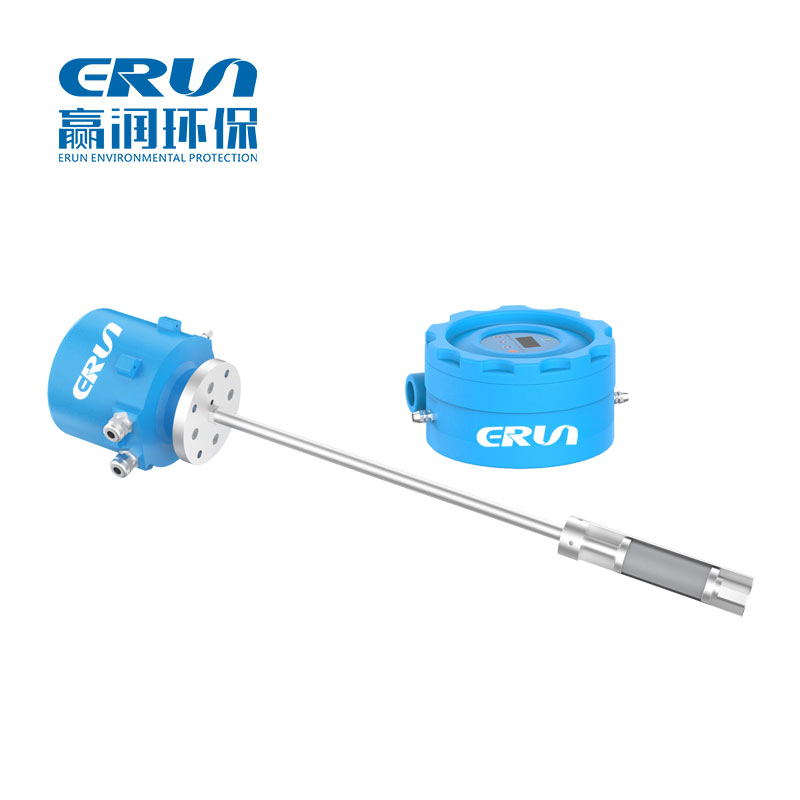

八大安裝禁區： 氧探頭切忌安裝在爐內側、死角、渦流及縮口處。內側和死角易使響應遲緩，渦流處氧量波動大，縮口處易灰堵和沖刷大。安裝點上方應有操作平臺，便于安裝和校準；法蘭與法蘭之間必須用石棉墊墊好，不能有漏氣，否則煙道內負壓會將空氣吸入，造成氧量虛高。贏潤環保的ERUN-QZ9220系列氧化鋯氧含量分析儀提供0.4m、0.8m、1.0m、1.2m等多種探頭長度，可根據爐墻厚度和煙道尺寸靈活選配。
安裝方向： 氧化鋯探頭可采用水平或垂直方式，垂直安裝較理想。不管采用何種方式，探頭采樣管引導板應盡量正對氣流方向。探頭垂直安裝時，防塵管開口應背著氣流方向；探頭接線盒穿線孔應朝下。安裝時必須緩慢推入煙道，避免冷態鋯管突遇高溫而爆裂。
三、溫度管理：決定探頭壽命與測量精度的關鍵
氧化鋯必須在達到一定工作溫度后才能正常導電測量，不同應用場景對溫度管控的要求截然不同。
直插式與導流式選型： 直插式檢測是將氧化鋯直接插入高溫被測氣體中，適宜煙氣溫度在700℃～1150℃時使用，利用被測氣體自身高溫使氧化鋯達到工作溫度，無需外加熱器。中低溫工況（0～650℃）則需采用自帶加熱器的探頭。導流式結構則利用長導流管將煙氣引導至爐壁附近再測量，適用于低粉塵工況。
恒定控溫才是精度保障。 對于自帶加熱的氧化鋯分析儀，加熱控溫的穩定性直接決定測量精度。以贏潤環保ERUN-QZ9220為例，采用PID自動控溫裝置，可將氧化鋯恒定在700℃或750℃，用戶可根據現場工況選擇。對于爐溫低于700℃的工況，內置微型加熱爐可自動加熱至正常工作溫度；對于超過800℃的高溫爐氣，可通過抽氣或正壓自噴方式引入降溫裝置后再檢測。該系列產品采用單片機控制及數據處理，響應迅速，量程范圍0.01～25.00%VOL，精度≤±1%F.S.，T90響應時間≤5秒，適配電廠煙道高溫、高粉塵、連續運行的嚴苛環境。
四、數據準確性與定期校準
熱機先行。 氧化鋯檢測器冷機投運24小時內指示不正常，投用一天后方可用標氣校準。這是因為冷態檢測器內存在吸附水分或可燃物質，熱機過程中會消耗參比空氣，導致測量值偏高。
定期校準不可忽視。 鋯管老化、積灰、SO?和SO?對電極的腐蝕等干擾因素長期存在。運行一段時間后儀器性能會逐漸漂移，必須定期校準，周期通常為1～3個月，視使用環境而定。校準時不能使用純N?作為零點氣，通常零點氣應為滿量程的10%，量程氣為滿量程的90%。
常見故障速查表：
| 故障現象 |
可能原因 |
處理方法 |
| 示值偏高 |
鋯管破裂漏氣、老化 |
檢查更換鋯管；測量內阻，＞100Ω則更換 |
| 示值偏低 |
樣氣含可燃氣體、過濾器堵塞 |
除去可燃組分；反向吹掃或更換過濾器 |
| 儀表無指示 |
電爐未加熱、輸出回路開路 |
檢查加熱電路和接線是否接觸良好 |
| 輸出信號波動 |
安裝點位置不當、燃燒系統不穩 |
重新評估測點位置；配合工藝檢查運行工況 |
贏潤環保ERUN-QZ9220系列提供4-20mA模擬量信號輸出，可選配RS485和無線傳輸模式，可接入DCS系統參與閉環控制，上下限控制點可在全量程范圍內任意設置，實現精準空燃比調節。
五、小結與總結
電廠氧化鋯氧分析儀安裝應遵循以下核心原則：首選省煤器出口煙道，遠離死角渦流，確保煙氣代表性和氣流暢通；根據煙氣溫度選擇中低溫直插式或高溫直插式探頭，高溫型利用煙氣自身加熱（700～1150℃），中低溫型選配自帶加熱恒溫控制（350～550℃）；新機熱機滿24小時后方可校準，定期校準周期1～3個月；垂直安裝優于水平安裝，防塵管開口背對氣流，接線盒接口朝下防雨防塵。贏潤環保
ERUN-QZ9220系列氧化鋯氧含量分析儀專為電廠鍋爐煙道高溫、高粉塵工況設計，可選多種探頭長度和控溫模式，提供從安裝到運維的全流程技術支持。如有選型或安裝方面的技術需求，歡迎聯系贏潤環保獲取定制化方案。
FAQ
Q1：氧化鋯氧分析儀安裝位置選在哪里最準確？A：電廠鍋爐建議安裝在省煤器出口或過熱器后，煙溫約300～450℃，該位置煙氣代表性好、粉塵較低、漏風影響小。安裝點應避開死角和渦流區，探頭引導板正對氣流方向。
Q2：氧化鋯的正常工作溫度是多少？A：氧化鋯需在600℃以上才能正常導電工作，理想工作溫度為700～750℃。低煙溫工況（＜700℃）需選用自帶加熱器的探頭維持恒溫；高煙溫工況（700～1150℃）可選用直插式探頭利用煙氣自身加熱，無需外加加熱爐。
Q3：如何延長氧化鋯探頭的使用壽命？A：1.選好安裝位置，避免高溫腐蝕區域；2.安裝時緩慢推入，避免冷熱沖擊導致鋯管炸裂；3.定期清理探頭過濾器粉塵，保持氣路通暢；4.按要求定期校準，避免長期運行在超標誤差狀態；5.盡量減少不必要的開關機操作，避免鋯管熱震損傷。
Q4：氧化鋯氧分析儀需要多久校準一次？A：接入自控系統的儀器建議1～2個月校準一次，未接入的儀器每3個月校準一次。校準時需使用標準氣體，零點氣用滿量程10%的標準氣，量程氣用滿量程90%的標準氣，不能使用純N?。
Q5：為什么新安裝的氧化鋯氧分析儀顯示不正常？A：新機或冷機投運24小時內顯示不正常是正常現象。冷機檢測器內存在吸附水分或可燃物質，熱機后水分蒸發、可燃物質燃燒會消耗參比空氣，影響測量值。建議熱機運行一天后再用標準氣校準，確保數據準確。
本文內容參考DL/T 2419-2021《火力發電廠煙氣含氧量測量裝置技術規范》等行業標準編制。如需了解更多產品詳情或技術方案，歡迎聯系西安贏潤環保科技集團有限公司電話 18166600151。
